鄂式破碎机轴承相关结构设计包括：轴承相对机架的位置、轴承的轴向定位、轴承密封和机架轴承座等 4个方面，接下来河南红星将为您详细介绍鄂破机的轴承的相关结构设计。
颚式破碎机应用广泛，是各大砂石生产线的排头兵
在高度方向，偏心轴的位置称为动鄂的悬挂点，为了取得良好的进料口和排料口的动鄂运动轨迹，通常推荐低悬挂甚至零悬挂。在宽度方向，鄂式破碎机机架轴承的宽度中心应尽可能与机架侧板厚度中心吻合，此时由飞槽轮悬臂对轴承的附加力矩将会最小。越是炮身越是拉不回来对不
红星鄂式破碎机生产车间——颚式破碎机机架
动鄂轴承内圈内侧由偏心轴轴肩定位，外侧由轴密封盖借助机架轴承最终靠圆螺母拧紧定位。动鄂轴承外圈内侧无定位，外侧由动鄂密封盖定位，此盖用螺栓拧紧时，可垫纸垫片调节轴向间隙，使之贴紧，此盖螺栓应设计多些并尽可能大，由齿板上的轴向力通过动鄂传递到轴承上，主要由此盖承受。从红星重工了解到，一旦螺栓不够多或大，此处螺栓将松动，无法对动鄂轴承定位。鄂式破碎机机架轴承的内圈内侧由偏心轴上轴密封盖定位，可靠的设计是动鄂轴承内圈外侧与机架轴承的内圈内侧采用同一密封盖，此盖跨在偏心轴上必定随轴旋转，不会相对转动而发热。

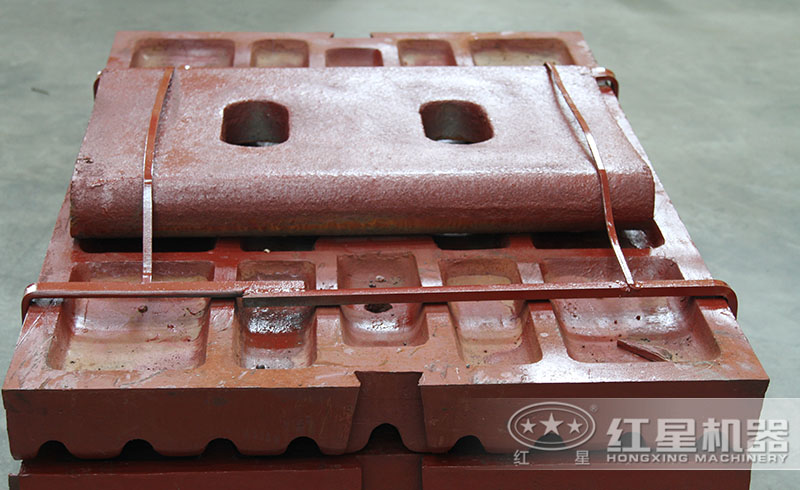

颚式破碎机的关键零部件——鄂板
当轴承采用油脂润滑时，鄂式破碎机普遍采用迷宫密封，按密封位置迷宫可采取径向或轴向两种，一般用径向密封比较易布置。对大型规格鄂式破碎机由于偏心轴挠度较大，易引起迷宫相碰，且采用较大的间隙。为加强迷宫密封效果，可以在迷宫处专门设油脂加入孔，加入硬脂来密封轴承。
红星破碎机生产车间——破碎机轴承
动鄂轴承安装在动鄂轴承孔内，不存在单独轴承座，而机架轴承座有分体式和整体式两种，由于鄂式破碎机机架轴承的主应力方向往往与垂直线方向偏15°左右，因此不适宜用水平剖分的上下分体式轴承座，尤其是大型规格轴承，否则在倾斜的重型冲击负荷下，分体式轴承座受到侧向力会引起内孔变形，从而破坏轴承。
红星颚式破碎机生产车间——颚式破碎机轴承座
颚式破碎机是砂石生产线中的常用设备，也是大多数碎石生产线的排头兵，适用范围十分广阔，具有进料口径大、破碎比大、产量高、寿命长等众多优点。
河南红星40年老厂家，鄂破机质量可靠，厂家直销，价格实惠
俗话说，“知己知彼百战百胜”，充分地认识了解鄂式破碎机轴承相关结构设计及其他相关信息，有利于我们更好地选购颚式破碎机，在安装、使用过程中更加高产。对颚式破碎机感兴趣，想要了解更多有关颚式破碎机相关信息的用户，可免费咨询河南红星，将有专业的技术人员实时在线为您服务。
