反击板是反击式破碎机破碎腔的关键部件，为了合理设计、有效的反击板形状，必须对破碎过程进行分析，确定反击板形状对破碎过程的影响。另外，由于物料形状各异，在破碎时所受冲击的部位千差万别，物料的运动轨迹复杂多变。通过对反击式破碎机破碎过程的仿真分析，以下就是反击式破碎机反击板设计模型的建立方法。
一、计算模型与网络划分：反击式破碎机的破碎系统由转子体、板锤、反击板、石块组成，破碎物料的过程可以看作是板锤与物料发生的碰撞、物料与反击板发生碰撞这两个过程不断交替、不断反复的过程。红星重工为了对破碎过程进行动态计算与分析，首先需要对几何实体进行简化处理，其处理的原则为在不影响结构整体性能的前提下对几何实体上的倒角、螺栓等结构进行简化，这样有利于后续工作的进行；然后对几何实体进行网格划分。
二、材料属性：转子采用16Mn合金钢，板锤采用40Cr合金钢，反击式破碎机反击板采用16Mn强化合金钢，材料属性都采用Plastic Kicnematic材料模型；物料选用花岗岩材料参数，其属性采用弹性材料模型；单元属性设为常应变。

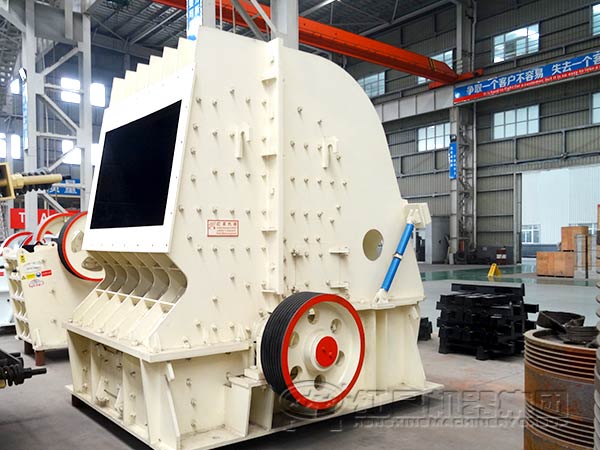

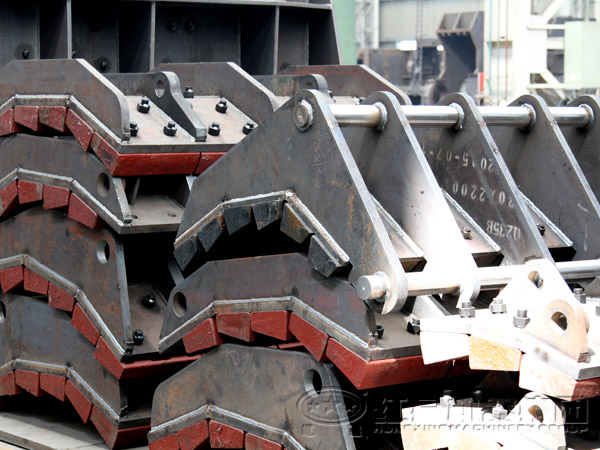

反击式破碎机反击板
三、界面接触定义：计算模型中，转子体与板锤、板锤与石块、石块与反击板、转子体与石块之间的界面接触均采用自动的面对面接触算法。
四、约束和加截：由于石块在整个破碎过程中都是自由的，因此对石块不施加任何位置约束；转子体通过转轴和轴承安装在机架上绕转轴做旋转运动。
